Eaton (Moeller)

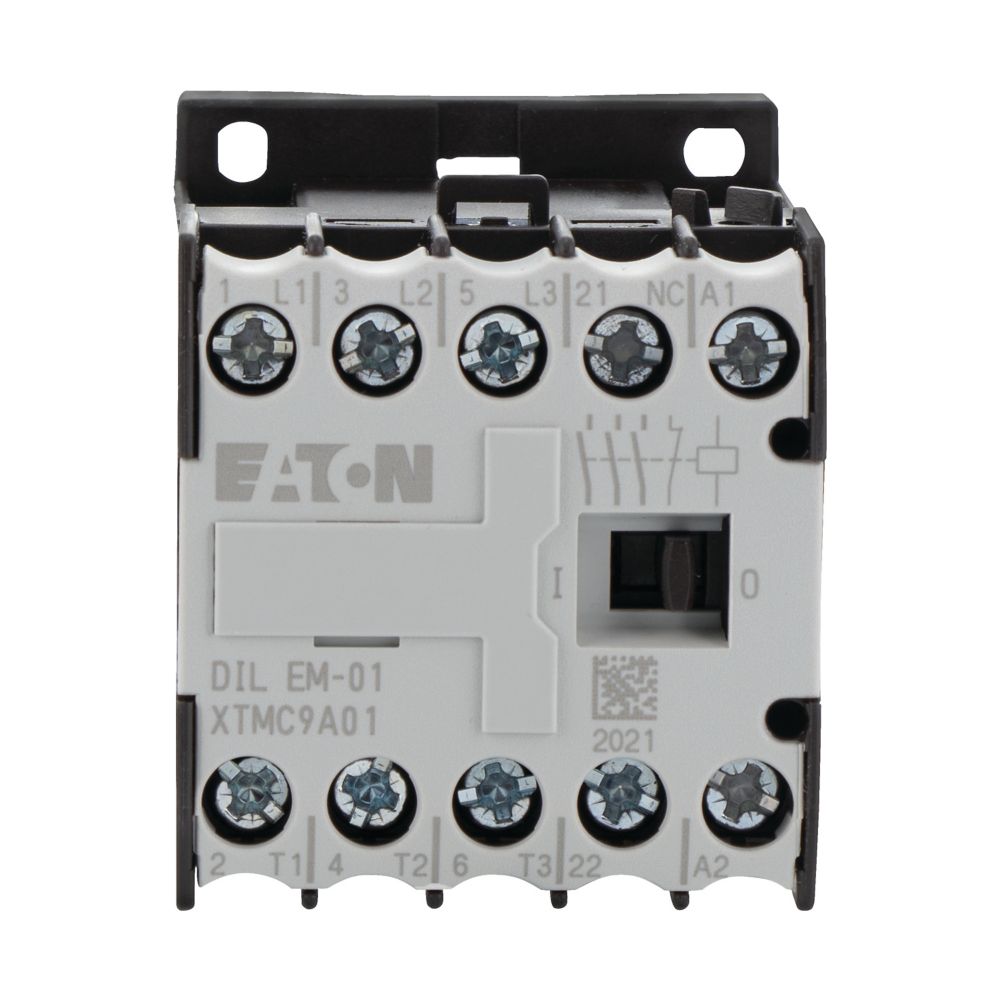

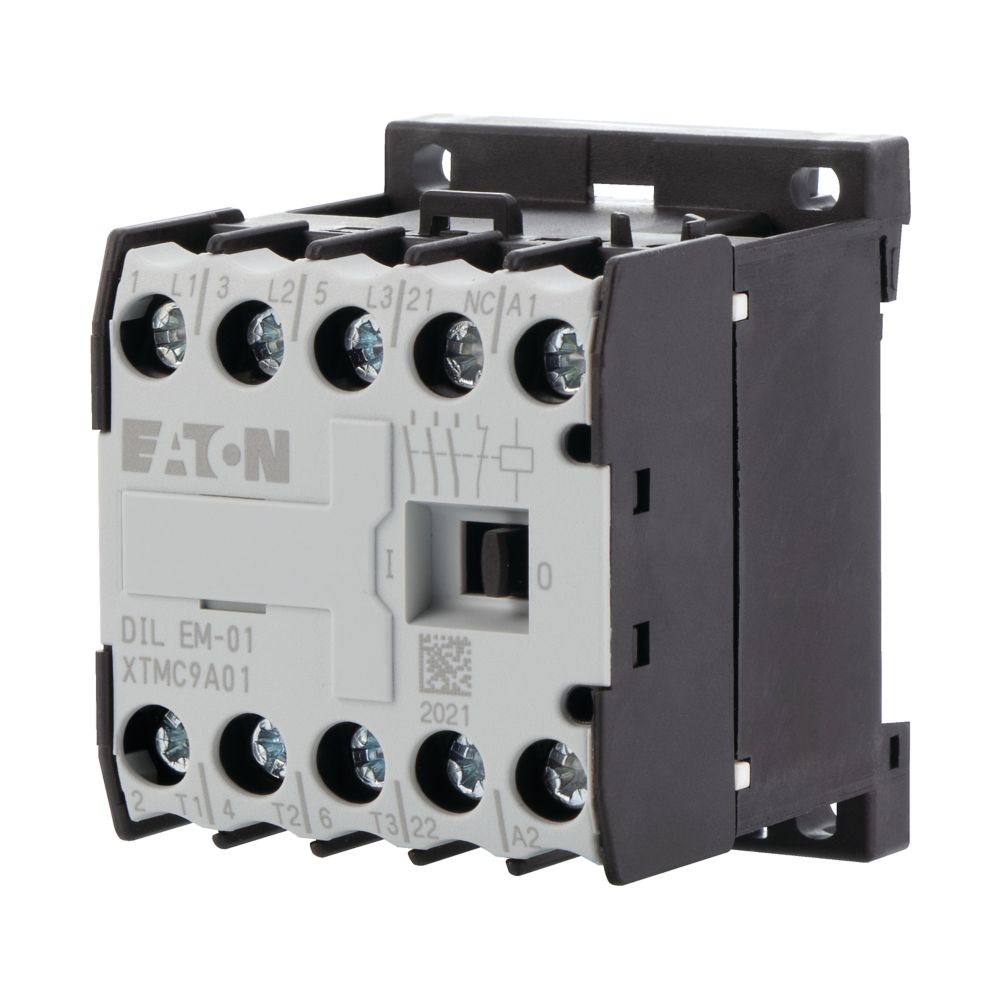

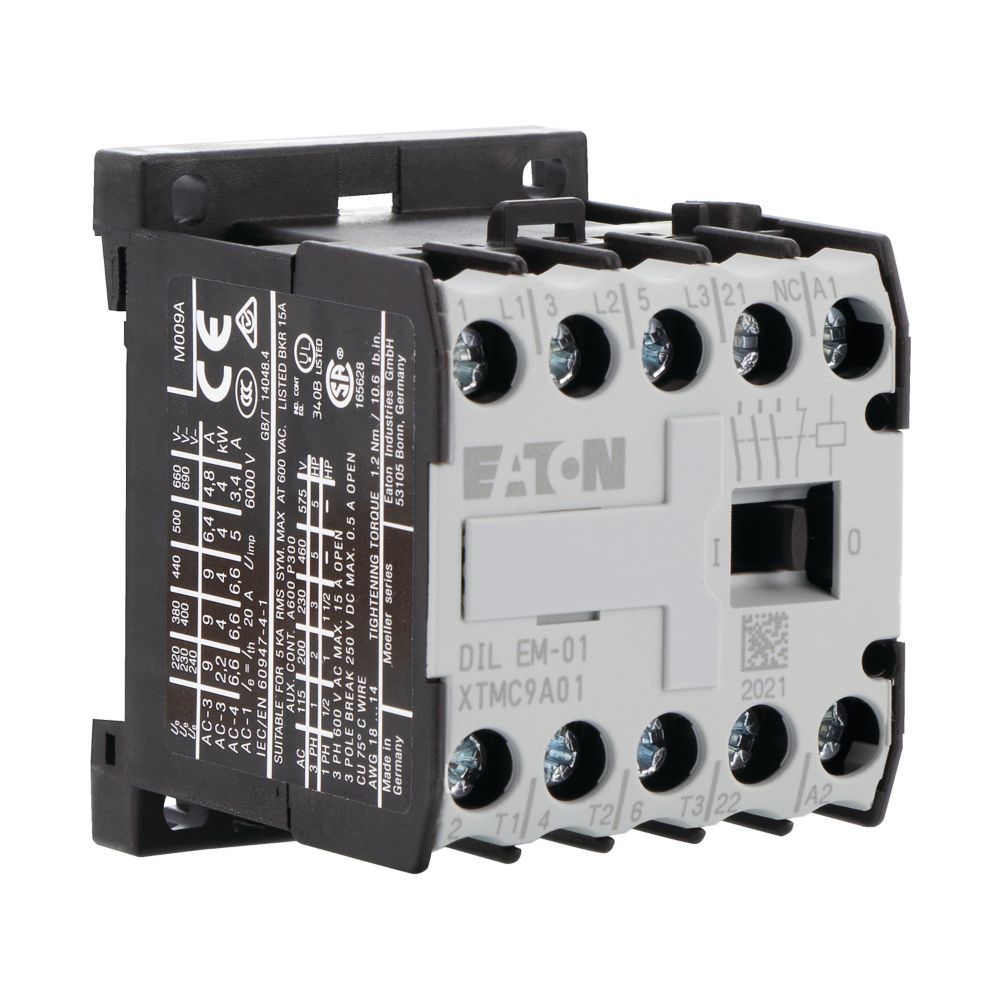

Eaton Leistungsschütz AC-3/400V:4kW 3p DILEM-01(24V50HZ) - 10086
Product number:
10086
Eaton (Moeller)
Eaton Leistungsschütz AC-3/400V:4kW 3p DILEM-01(24V50HZ) - 10086
Product number:
10086
Immediately available
That's why you should buy this product now
- High Quality at a low price
- 4.8 out of 5 ⭐⭐⭐⭐⭐ on Google
- Short delivery times for stock items
€38.84
Content:
1 Stück
Prices incl. VAT plus shipping costs net €32.64
Product information "Eaton Leistungsschütz AC-3/400V:4kW 3p DILEM-01(24V50HZ) - 10086"
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: ¿DILE, Kontaktbestückung Ö = Öffner: 1 Ö, Stromart AC/DC: Wechselstrombetätigung
Technische Daten
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei DC | 0 V |
Spannungsart zur Betätigung | AC |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6,59999999 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
Bemessungsbetriebsleistung NEMA | 3,7 kW |
Geeignet für Reiheneinbau | nein |
Anzahl der Hilfskontakte als Öffner | 1 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Schließer als Hauptkontakte | 3 |
Verkaufseinheit | 1 STK |
