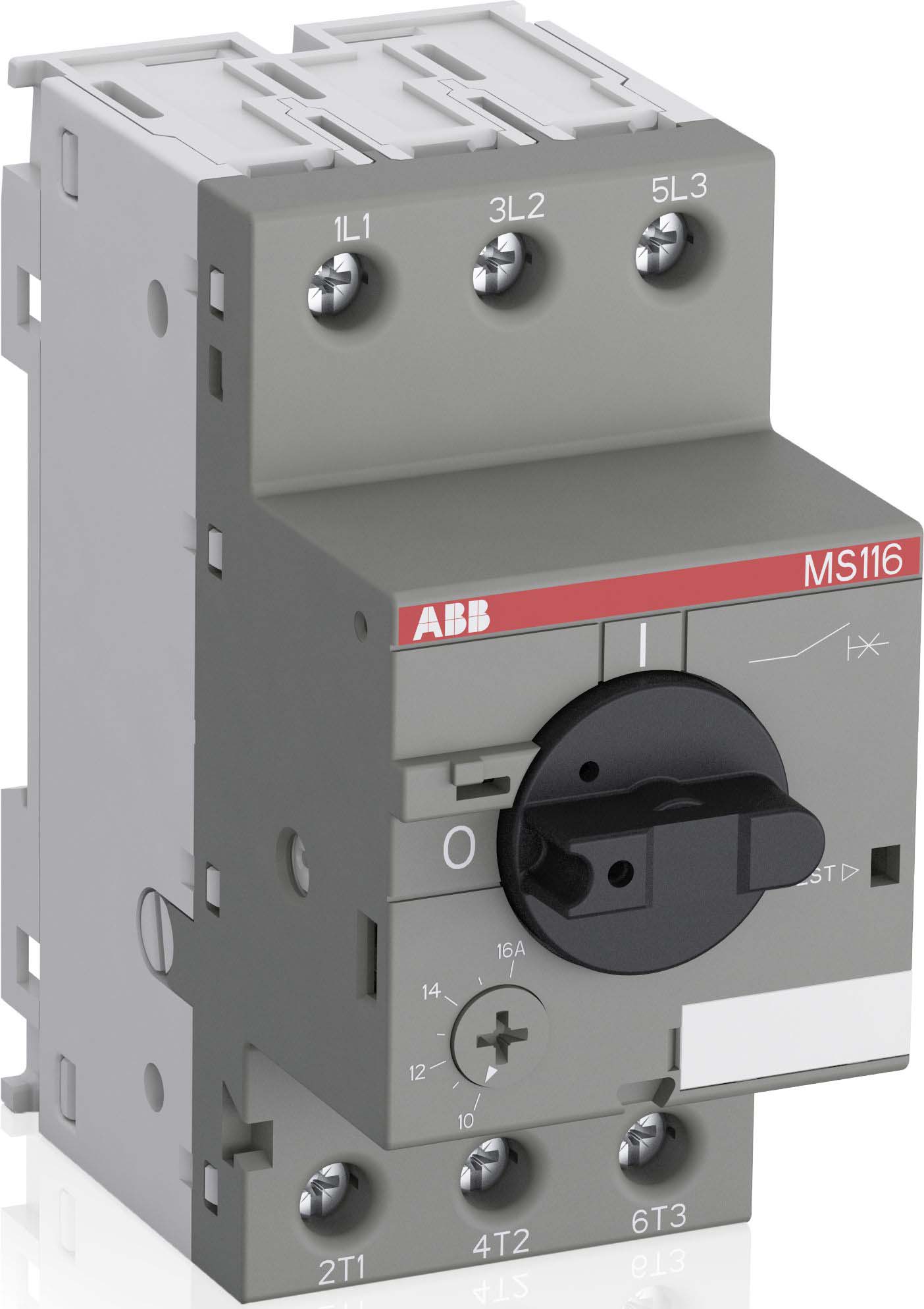

ABB Stotz S&J Motorschutzschalter 6,30-10,0A MS 116-10,0 - 1SAM250000R1010
ABB Stotz
ABB Stotz S&J Motorschutzschalter 6,30-10,0A MS 116-10,0 - 1SAM250000R1010
Produktnummer:
1SAM250000R1010
Sofort ab Lager, Versand in 1-2 Werktagen
63,57 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 53,42 €
Produktinformationen "ABB Stotz S&J Motorschutzschalter 6,30-10,0A MS 116-10,0 - 1SAM250000R1010"
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Technische Daten
| Überlastauslöser Stromeinstellung | 6,3..10 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 150 A |
| Mit thermischem Schutz | ja |
| Phasenausfallempfindlich | ja |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 10 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 75 kA |
| Schutzart (IP) | IP20 |
| Höhe | 90 mm |
| Breite | 45 mm |
| Tiefe | 85,6 mm |
| Verkaufseinheit | 1 STK |
