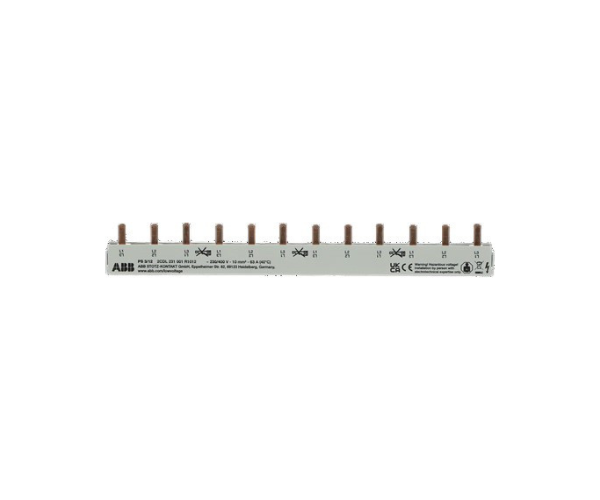

ABB Stotz S&J Sammelschiene n.ablängbar PS3/12 - 2CDL231001R1012
ABB Stotz
ABB Stotz S&J Sammelschiene n.ablängbar PS3/12 - 2CDL231001R1012
Produktnummer:
2CDL231001R1012
Sofort ab Lager, Versand in 1-2 Werktagen
7,50 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 6,30 €
Produktinformationen "ABB Stotz S&J Sammelschiene n.ablängbar PS3/12 - 2CDL231001R1012"
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen), nicht ablängbar.
Technische Daten
| Anzahl der Phasen | 3 |
| Polzahl | 12 |
| Geeignet für Anzahl Geräte | 4 |
| Teilungsmaß | 44698 mm |
| Querschnitt | 10 mm² |
| Länge | 211 mm |
| Breite in Teilungseinheiten | 12 |
| Bemessungsdauerstrom Iu | 63 A |
| Ausführung des elektrischen Anschlusses | Stift |
| Isoliert | ja |
| Bemessungsstoßspannung | 4 kV |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Geräte mit N-Leiter | nein |
| Geeignet für Geräte mit Hilfsschalter | nein |
| Farbe | grau |
| Verkaufseinheit | 1 STK |
