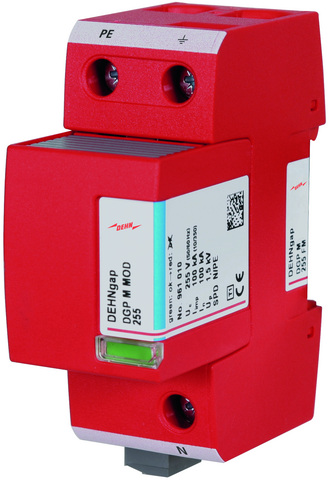

DEHN N-PE-Blitzstromableiter DEHNgap DGP M 255 FM - 961105
Produktinformationen "DEHN N-PE-Blitzstromableiter DEHNgap DGP M 255 FM - 961105"
Einpoliger, koordinierter N-PE-Blitzstromableiter DEHNgap modular, Typ 1 nach EN 61643-11. Summenstrom-Ableiter speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung nach DIN VDE 0100-534 zwischen N und PE. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 1 in der 3+1-Schaltungsvariante.
Technische Daten
| Netzform DC | nein |
| Netzform TT | ja |
| Anzahl der Leiter (ohne Erde) | 1 |
| Blitzstoßstrom (10/350 µs) | 100 kA |
| Nennableitstoßstrom (8/20) | 100 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 0,1 kA |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Montageart | Hutschiene TH35 |
| Baugröße | 2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Mit Fernmeldekontakt | ja |
| Ausblasend | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 1 | ja |
| Schutzart (IP) | IP20 |
| Verkaufseinheit | 1 STK |
