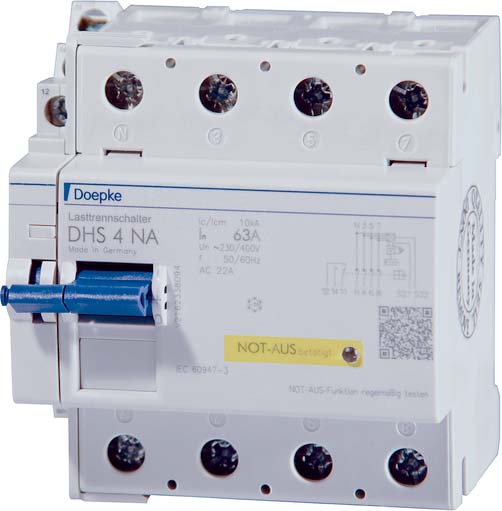

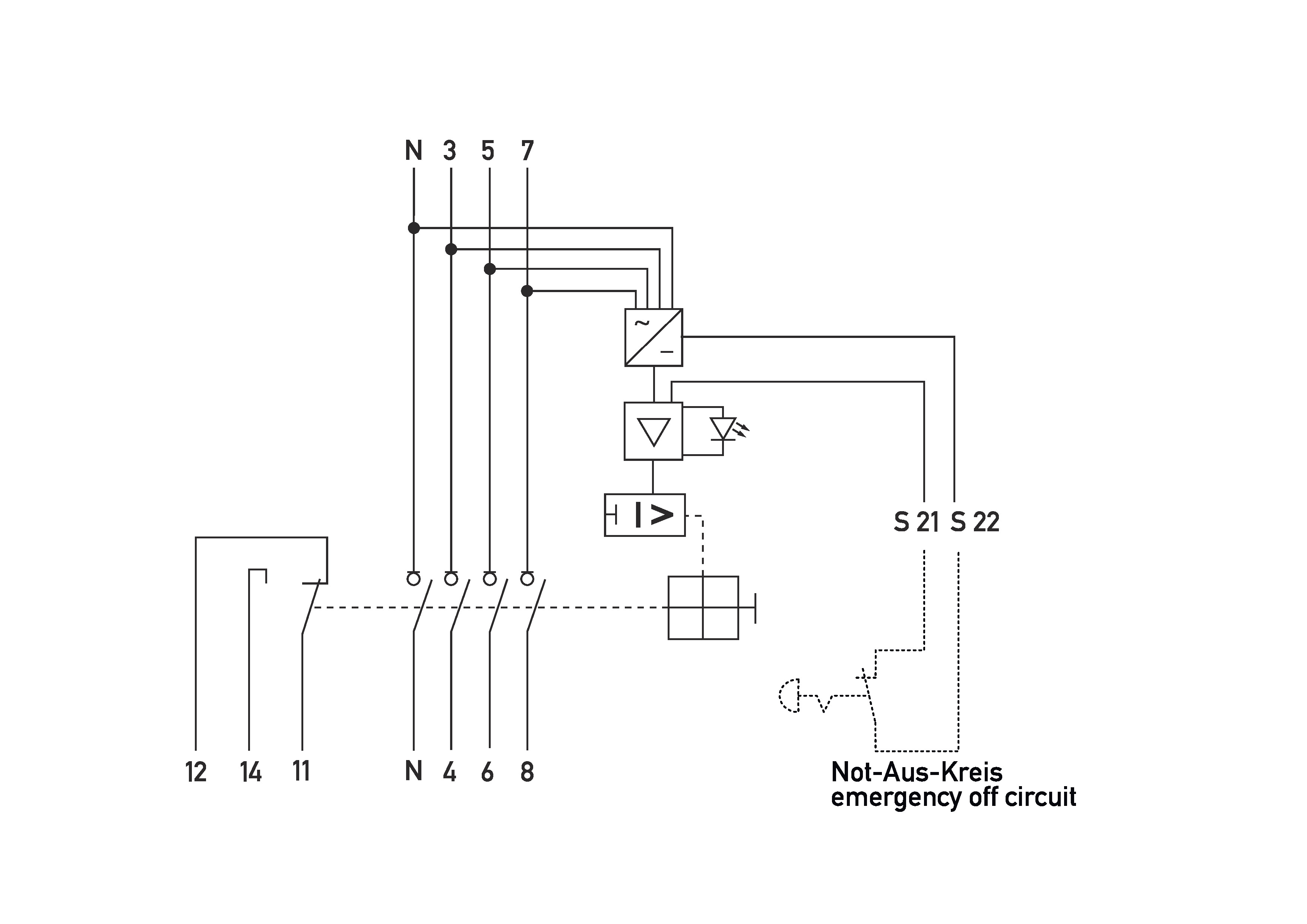

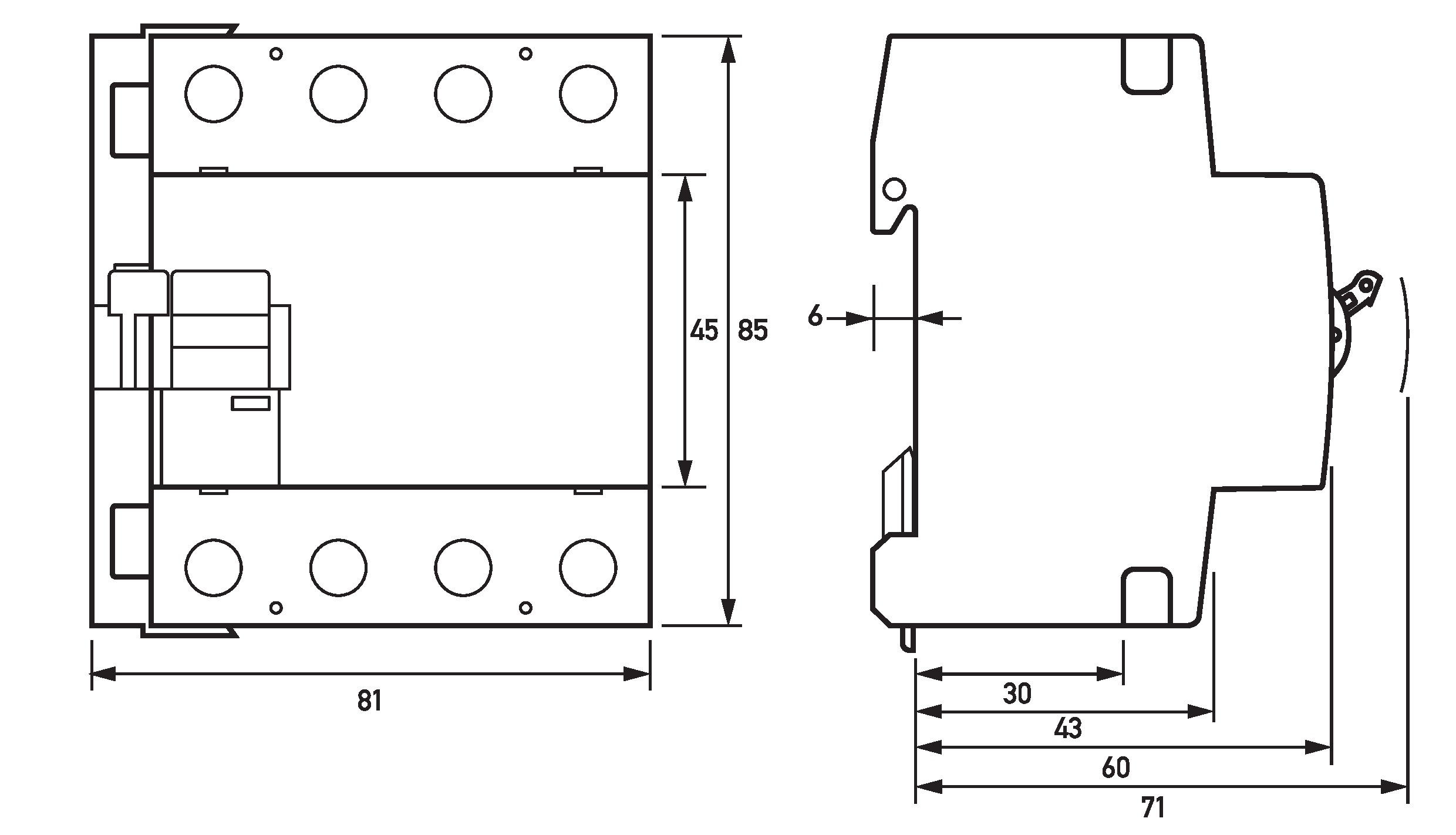

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert. Eigenschaften: mit NOT-AUS-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen
Überwachung der NOT-AUS-Funktion auf Drahtbruch und Anzeige durch eine LED
hohe Kurzschlussfestigkeit und hohes Schaltvermögen
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen
Schaltstellungsanzeige
Montageart: Schnellbefestigung auf Tragschiene
Einspeisung von oben
Einbaulage beliebig
Einsatzgebiete: besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw
Hinweise: Gemäß EN 60947-3 werden in der Praxis Lastschalter, Trennschalter und Lasttrennschalter als Hauptschalter eingesetzt. Der Lastschalter muss Ströme unter Betriebsbedingungen im Stromkreis (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten. In ausgeschalteter Stellung ist hierbei keine Trennfunktion erforderlich. Ein Lastschalter ist daher für eine sichere Trennung im Sinne der internationalen Errichtungsvorschriften nicht geeignet. Trennschalter müssen in ausgeschalteter Stellung die entsprechenden Anforderungen an eine Trennfunktion erfüllen, jedoch brauchen im Betriebsfall nur Ströme vernachlässigbarer Größe geschaltet werden. Die Kombination beider Ausführungen ist der Lasttrennschalter. der beide Eigenschaften in sich vereint und somit universell für gefahrloses Freischalten elektrischer Anlagen einsetzbar ist.

Technische Daten

Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	440 V
Bemessungsbetriebsspannung	230..440 V
Bemessungsdauerstrom Iu	63 A
Bemessungsdauerstrom bei AC-23, 400 V	0 A
Bemessungsdauerstrom bei AC-21, 400 V	63 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	10 kA
Schaltleistung bei 400 V	29,69999999 kW
Bedingter Bemessungskurzschlussstrom Iq	10 kA
Polzahl	4
Anzahl der Hilfskontakte als Wechsler	1
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	sonstige
Ausführung des Betätigungselements	Kipphebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	1
Verkaufseinheit	1 STK
