Lunatone 0-10V - DALI Konverter 10mA Off - 10-100% - 86468352-010
Lunatone 0-10V - DALI Konverter 10mA Off - 10-100% - 86468352-010
Sofort ab Lager
54,95 €
inkl. MwSt. zzgl. Versandkosten Netto 46,18 €
Produktinformationen "Lunatone 0-10V - DALI Konverter 10mA Off - 10-100% - 86468352-010"

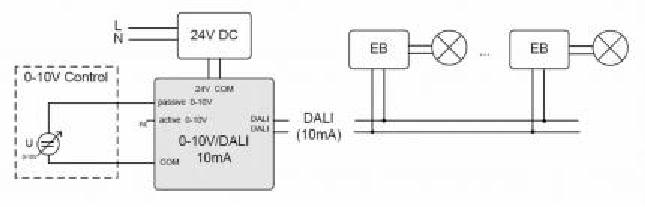

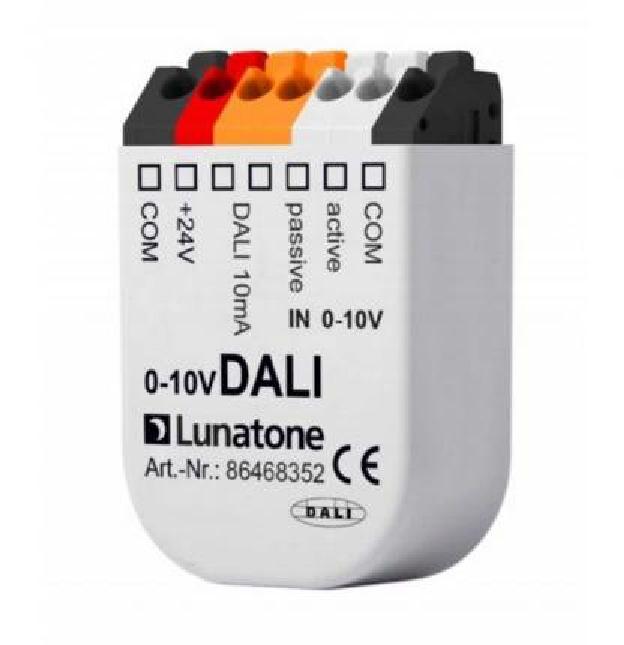

Mithilfe des kompakten DALI Schnittstellenmoduls von Lunatone lassen sich 0-10V Signale in DALI Dimmwerte umwandeln. Das Modul besitzt eine integrierte Busversorgung für einen DALI-Subkreis mit bis zu 4 Standard-DALI-Lasten (10mA). Mit einem DALI-Expander ist eine Erweiterung auf bis zu 64 Lasten möglich.

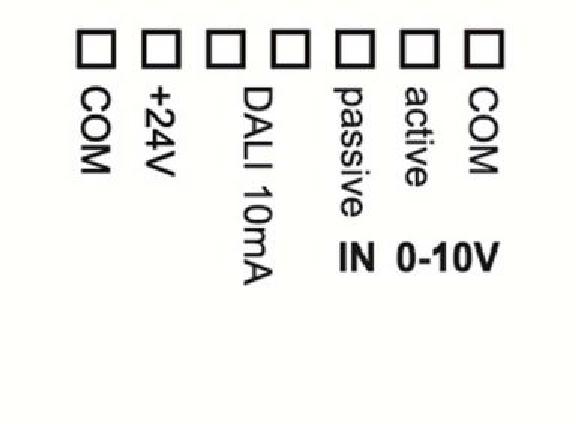

Der DALI-Konverter besitzt einen passiven und aktiven 0-10V Eingang. Die eingelesene 0-10V-Spannung wird Broadcast an den DALI-Subkreis ausgegeben. Als Ereignistrigger wird eine Änderung der 0-10V-Eingangsspannung (>1%) verwendet. Der Dimmbereich liegt bei 10-100%. Außerdem gibt es eine OFF-Funktion.
Das Lunatone DALI Schnittstellenmodul wird mit einem 12-24 V Netzteil versorgt. Durch Einfügen eines DALI-Expanders kann eine galvanische Trennung zwischen den am DALI-Ausgang (10mA) angeschlossenen EVGs und dem 0-10V-Eingang (bzw. der 24V-Versorgung) erreicht werden.
Downloads und Dokumente
Anmelden
Elektrische Daten
| Betriebsfrequenz: | 0/50-60 Hz |
|---|---|
| Durchgangsverdrahtung: | Nein |
| Eingangsspannung: | 12-24 V |
| Konformität: | CE |
| Solarpanel: | Nein |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| IP-Schutzart: | IP20 |
| Montageart: | Unterputz |
| Umgebungstemperatur ta bis: | 50 °C |
Lichttechnische Daten
| Schnittstelle: | DALI |
|---|
Logistische Daten
| Artikelkategorie: | Lichtsteuerung |
|---|
Maße & Verpackung
| EAN | 9010342010576 |
|---|---|

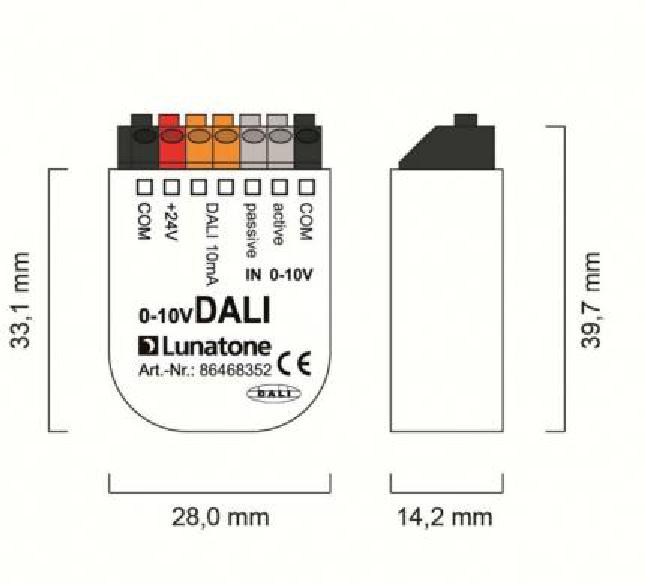

| Länge | 40 mm |
| Breite | 28 mm |
| Höhe | 15 mm |
| Gewicht | 11 g |
