TCI EL-TRAFO MW 70 LED DIMM - 119772
Produktinformationen "TCI EL-TRAFO MW 70 LED DIMM - 119772"

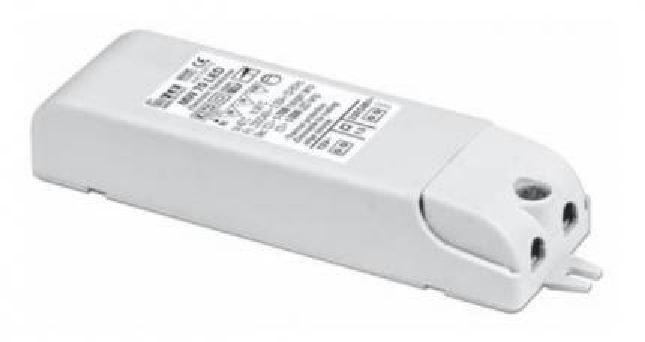

Mit dem MW70 LED DIMM bietet TCI einen dimmbaren elektronischer 12V-Transformator für LED-Leuchtmittel mit 2,5 – 50 W oder Halogen-Leuchtmittel mit 2,5 – 70 W. Seine Bauart ermöglicht alle gängigen Montagearten. Dank seiner Ausstattung mit der Schutzklasse 2 bietet er Schutz vor elektrischen Schlägen bei direktem oder indirekten Kontakt.
Gedimmt wird der Trafo über eine Phase Cut-Schnittstelle (Phasenanschnittsdimmung und Phasenabschnittsdimmung).
Eine Klemmabdeckung und eine Kabelhalterung werden mitgeliefert. Die Ein- und Ausgangsklemmen sind auf gegenüberliegenden Seiten befestigt (Leiterquerschnitt bis 2,5 mm2 / AWG13). Die Schraubklemmen an Primär- und Sekundärkreisen für Kabel haben einem Durchmesser von minimal 3 mm bis maximal 6 mm. Die Leitung unter der Zugentlastung des Gerätes kann max. 18mm abisoliert werden.

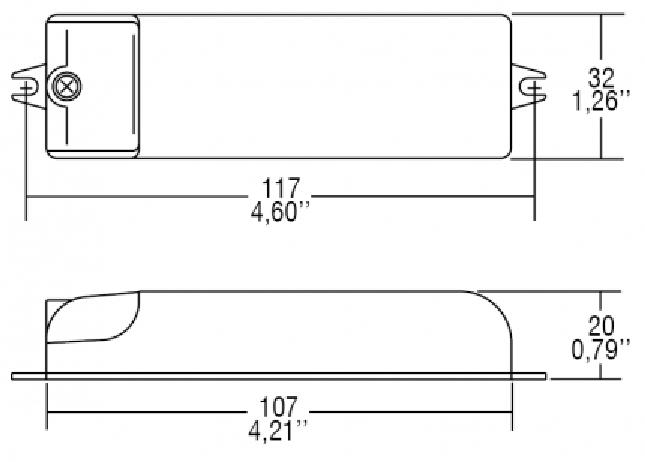

Befestigt wird der Transformator mit Schrauben. Mit seinen Maßen von 107x32x20 mm hat er eine sehr kompakte Größe.
Der Trafo ist gegen Überhitzung und Kurzschlüsse, gegen Netztspannungsspitzen und gegen Überlast geschützt. Seine Lebensdauer liegt bei 50.000 Stunden.
Downloads und Dokumente
Anmelden
Elektrische Daten
| Anzahl Ausgangskanäle: | 1 |
|---|---|
| Ausgangsspannung: | 12 V |
| Eingangsspannung: | 220-240 V |
| Konformität: | CE, ENEC |
| Lebensdauer: | 50000 h |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Gehäusetemperatur (tc-max): | 90 °C |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Schutzklasse: | II |
| Umgebungstemperatur ta von: | -25 °C |
| Umgebungstemperatur ta bis: | 50 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Dimmbar: | Ja |
| Dimmbereich von: | 1 % |
| Dimmbereich bis: | 100 % |
| Schnittstelle: | Phasenabschnitt |
| Sensortechnologie: | Nein |
Logistische Daten
| Artikelkategorie: | Installationsmaterial |
|---|
Maße & Verpackung
| EAN | 8010703410510 |
|---|---|
| Länge | 32 mm |
| Breite | 117 mm |
| Höhe | 20 mm |
