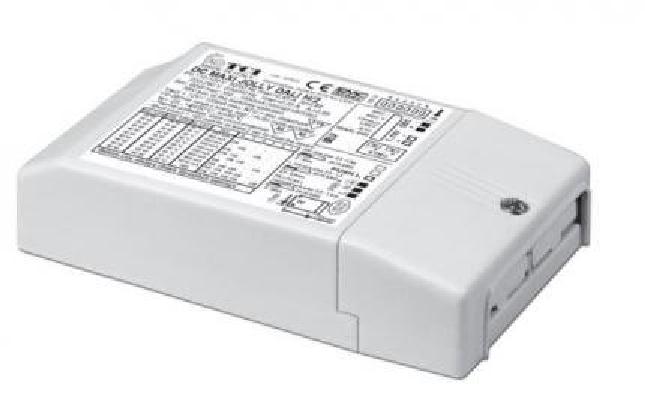

TCI LED-Treiber DC MAXI JOLLY DALI H/2 - 127074
Produktinformationen "TCI LED-Treiber DC MAXI JOLLY DALI H/2 - 127074"
DALI/0-10V-dimmbares 25W LED-EVG
Der IP20-geschützte, dimmbare Konstantstrom-LED-Treiber DC MAXI JOLLY DALI H/2 von TCI ist für den Einbau in Leuchten der Schutzklasse I oder die unabhängige Montage im Innenbereich geeignet. Seine Ausstattung mit der Schutzklasse I schützt vor elektrischen Schlägen bei direktem oder indirektem Kontakt. Der LED-Treiber hat eine Nennleistung von bis zu 25 Watt.
Die Ein- und Ausgangsklemmen befinden sich auf der gleichen Seite (Drahtquerschnitt bis 1,5 - 2,5 mm2 / AWG15 - AWG13). An Primär- und Sekundärkreisen sind Schraubklemmen für Kabel mit einem Durchmesser von minimal 3 mm bis maximal 8 mm montiert.
Ausgangsstrom einstellbar per DIP-Schalter
Das TCI LED-EVG verfügt über einen aktiven Leistungskorrekturfilter. Außerdem sind ein analoger Eingang für einen Thermalsensor und ein 12 V Hilfsausgang für maximal 100 mA integriert. Der Ausgangsstrom kann mithilfe von DIP-Schaltern eingestellt werden. Die Regelgenauigkeit des Ausgangsstromes beträgt inklusive Temperaturschwankungen +- 5%. Gedimmt wird der LED-Treiber über DALI oder 0-10V.
Der Konstantstrom-LED-Treiber DC MAXI JOLLY DALI H/2 ist gegen Überhitzung und Kurzschlüsse, Netzspannungsspitzen und gegen Überlast geschützt. Er verfügt zudem über eine Temperatursicherung gem. EN 61347 C.5. a. automatisch reversibel.
Downloads und Dokumente
Anmelden
Elektrische Daten
| Anzahl Ausgangskanäle: | 1 |
|---|---|
| Betriebsart: | Konstantstrom |
| Eingangsspannung: | 110-127 V |
| Konformität: | CE, ENEC |
| Lebensdauer: | 50000 h |
| Leistung: | 25 W |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Form: | Rechteckig |
| Gehäusetemperatur (tc-max): | 80 °C |
| IP-Schutzart: | IP20 |
| Montageart: | Mit Zugentlastung |
| Umgebungstemperatur ta von: | -25 °C |
| Umgebungstemperatur ta bis: | 50 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Dimmbar: | Ja |
| Dimmbereich von: | 1 % |
| Dimmbereich bis: | 100 % |
| Schnittstelle: | 1-10 V |
| Sensortechnologie: | Nein |
Logistische Daten
| Artikelkategorie: | LED-Treiber |
|---|

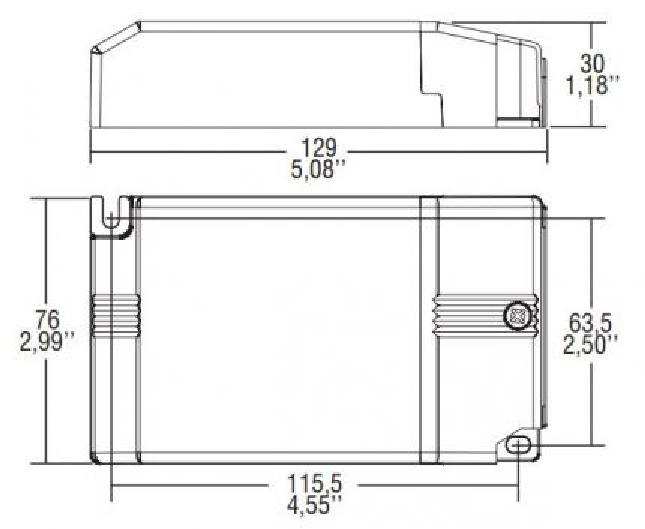

Maße & Verpackung
| EAN | 8010703311213 |
|---|---|
| Länge | 76 mm |
| Breite | 129 mm |
| Höhe | 30 mm |
