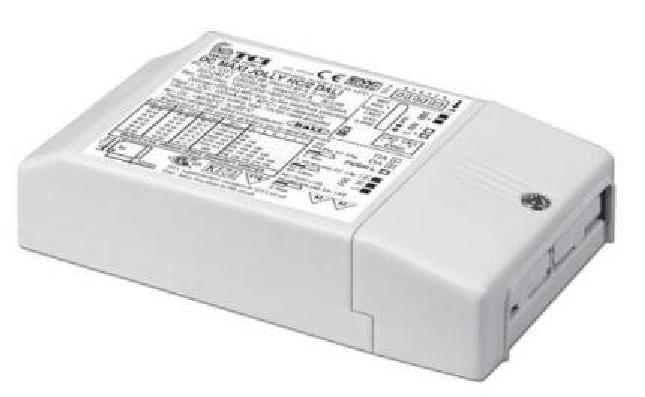

TCI LED-Treiber DC MAXI JOLLY HC/2 DALI - 123314
Produktinformationen "TCI LED-Treiber DC MAXI JOLLY HC/2 DALI - 123314"
Der DC MAXI JOLLY HC/2 DALI von TCI ist ein notstromtauglicher und dimmbarer Konstantstrom-LED-Treiber, der sowohl für den Einbau in Leuchten der Schutzklasse I als auch für die unabhängige Montage geeignet ist. Seine maximale Systemleistung beträgt 60 W. DIP-Schalter am Treiber ermöglichen das Einstellen des Ausgangsstromes.
Das LED-EVG ist mit dem IP20-Schutz ausgestattet und für die Nutzung im Innenbereich geeignet. Seine Ausrüstung mit der Schutzklasse I gewährleistet außerdem Schutz vor elektrischen Schlägen bei direktem oder indirekten Kontakt.
Der LED-Treiber besitzt einen 12-V-Hilfsausgang für maximal 100 mA und einen analogen Eingang für einen Thermalsensor. Integriert ist außerdem ein aktiver Oberschwingungsfilter (Active Power Factor Corrector) zur Korrektur des Leistungsfaktors.
Dimmbar ist das LED-EVG über eine 1…10V-, eine PushDIM oder eine DALI-Schnittstelle.
Die Ein- und Ausgangsklemmen sind auf der gleichen Seite befestigt (Leiterquerschnitt bis 1,5-2,5 mm2 / AWG15-AWG13). Die Schraubklemmen an Primär- und Sekundärkreisen für Kabel haben einem Durchmesser von minimal 3 mm bis maximal 8 mm.
Der TCI DC MAXI JOLLY HC/2 DALI ist gegen Überhitzung und Kurzschlüsse, Netzspannungsspitzen und gegen Überlast geschützt. Er verfügt zudem über eine Temperatursicherung gem. EN 61347 C.5. a. automatisch reversibel. Die Stromregelung beträgt +- 5% inklusive Temperaturschwankungen.
Downloads und Dokumente
Anmelden
Elektrische Daten
| Anzahl Ausgangskanäle: | 1 |
|---|---|
| Betriebsart: | Konstantstrom |
| Eingangsspannung: | 110-127 V |
| Konformität: | CE, ENEC |
| Leistung: | 45 W |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Form: | Rechteckig |
| Gehäusetemperatur (tc-max): | 85 °C |
| IP-Schutzart: | IP20 |
| Klemmentyp: | Push-in CAGE CLAMP® |
| Montageart: | Einbau |
| Schutzklasse: | I |
| Umgebungstemperatur ta von: | -25 °C |
| Umgebungstemperatur ta bis: | 50 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Dimmbar: | Ja |
| Dimmbereich von: | 1 % |
| Dimmbereich bis: | 100 % |
| Schnittstelle: | 1-10 V |
| Sensortechnologie: | Nein |
Logistische Daten
| Artikelkategorie: | LED-Treiber |
|---|

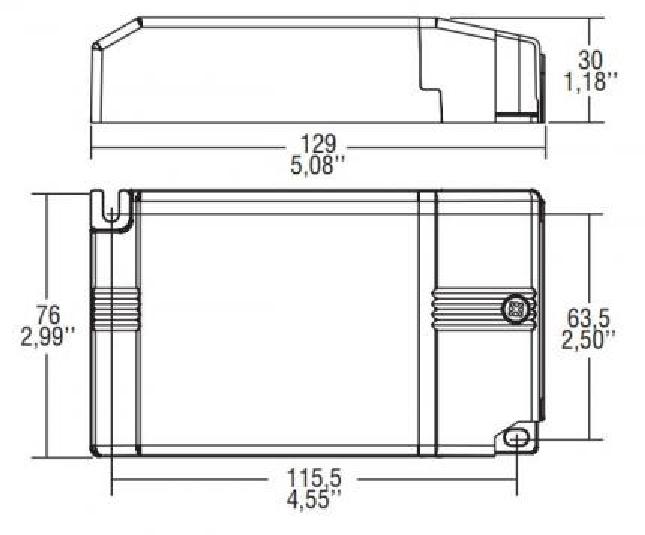

Maße & Verpackung
| EAN | 8010703321199 |
|---|---|
| Länge | 76 mm |
| Breite | 129 mm |
| Höhe | 30 mm |
