TCI LED-Treiber DC MAXI JOLLY US DALI 127413
Produktinformationen "TCI LED-Treiber DC MAXI JOLLY US DALI 127413"
Das dimmbare elektronische Vorschaltgerät für LED-Module DC MAXI JOLLY US DALI von TCI ist für die unabhängige Montage im Innenbereich geeignet. Das Gehäuse des LED-EVG ist IP20-geschützt.
Zur Korrektur des Leistungsfaktors ist ein aktiver Oberschwingungsfilter integriert. Außerdem besitzt der Konstantstrom-Konstantspannungs LED-Treiber einen 12 V-Hilfsausgang für max. 100 mA und einen analogen Eingang für einen Thermalsensor.
Mithilfe eines Dip-Schalters kann der Ausgangsstrom des LED-Treibers eingestellt werden. Die Stromregelung beträgt +- 5% inklusive Temperaturschwankungen.
Gedimmt werden kann der LED-Treiber über eine PushDIM-Schnittstelle, eine 1-10 V-Schnittstelle oder eine DALI-Schnittstelle.
Die Ein- und Ausgangsklemmen sind auf der gegenüberliegenden Seite befestigt (Leiterquerschnitt bis 2,5 mm2 / AWG13). Die Schraubklemmen an Primär- und Sekundärkreisen für Kabel haben einem Durchmesser von minimal 3 mm bis maximal 8 mm.
Der DC MAXI JOLLY US DALI ist gegen Überhitzung und Kurzschlüsse, Netzspannungsspitzen und gegen Überlast geschützt. Er verfügt zudem über eine Temperatursicherung gem. EN 61347 C.5. a. automatisch reversibel.
Es handelt sich um den Nachfolger zu TCI 123413.
Downloads und Dokumente
Anmelden
Elektrische Daten
| Anzahl Ausgangskanäle: | 1 |
|---|---|
| Eingangsspannung: | 110-127 V |
| Konformität: | CE, ENEC |
| Lebensdauer: | 50000 h |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Form: | Rechteckig |
| Gehäusetemperatur (tc-max): | 90 °C |
| IP-Schutzart: | IP20 |
| Montageart: | Mit Zugentlastung |
| Schutzklasse: | II |
| Umgebungstemperatur ta von: | -25 °C |
| Umgebungstemperatur ta bis: | 50 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Dimmbar: | Ja |
| Dimmbereich von: | 1 % |
| Dimmbereich bis: | 100 % |
| Einstellart: | DIP-Schalter |
| Schnittstelle: | DALI |
| Sensortechnologie: | Nein |
Logistische Daten
| Artikelkategorie: | LED-Treiber |
|---|

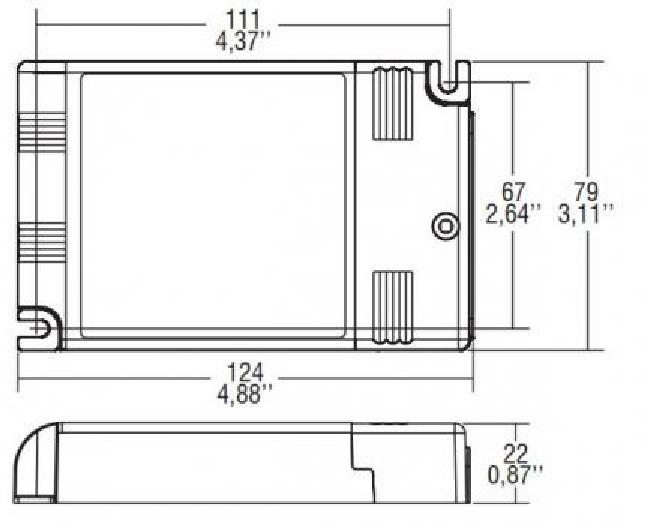

Maße & Verpackung
| EAN | 8010703323537 |
|---|---|
| Länge | 79 mm |
| Breite | 124 mm |
| Höhe | 22 mm |
| Gewicht | 210 g |
