TCI LED-Treiber DC MINIJOLLY DALI BI 125403BI
Produktinformationen "TCI LED-Treiber DC MINIJOLLY DALI BI 125403BI"
20W Konstantstrom/spannung-LED-Treiber
Der dimmbare DALI Konstantstrom/Konstantspannung-LED-Treiber DC MINIJOLLY DALI BI ist für den Einbau in Leuchten der Schutzklasse I und II im Innenbereich geeignet. Er hat eine Nennleistung von bis zu 20 Watt.
Seine Ausstattung mit der Schutzklasse II schützt vor elektrischen Schlägen bei direktem oder indirektem Kontakt. Außerdem hat er den IP20-Schutz. Kriechstrecken und Luftstrecken hängen von der endgültigen Anwendung gemäß IEC / EN 60598-1 ab (IP00).
Die Eingangs- und Ausgangsklemmen sind auf der gleichen Seite (Leiterquerschnitt bis 1,5 mm2 / AWG15). Die Schraubklemmen an Primär- und Sekundärkreisen für Kabel haben einem Durchmesser von 5-8mm (Primärkreis) / 3-5mm (Sekundärkreis).
Dimmbar über DALI
Gedimmt wird der LED-Treiber per DALI-Technologie in einem Bereich von 0,5-100%.
Das LED-EVG besitzt einen aktiven Leistungskorrekturfilter und einen analogen Eingang (NTC) für einen Thermalsensor. Die Stromregelung beträgt +- 5% inklusive Temperaturschwankungen.
Das TCI DC MINIJOLLY DALI BI ist gegen Kurzschlüsse, Netzspannungsspitzen und gegen Überlast geschützt. Es verfügt zudem über eine Temperatursicherung gem. EN 61347 C.5. a. automatisch reversibel.
Downloads und Dokumente
Anmelden
Elektrische Daten
| Anzahl Ausgangskanäle: | 1 |
|---|---|
| Eingangsspannung: | 110-127 V |
| Konformität: | CE, ENEC |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Form: | Rechteckig |
| Gehäusetemperatur (tc-max): | 75 °C |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Umgebungstemperatur ta von: | -25 °C |
| Umgebungstemperatur ta bis: | 45 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Dimmbar: | Ja |
| Dimmbereich von: | 1 % |
| Dimmbereich bis: | 100 % |
| Schnittstelle: | DALI |
| Sensortechnologie: | Nein |
Logistische Daten
| Artikelkategorie: | LED-Treiber |
|---|

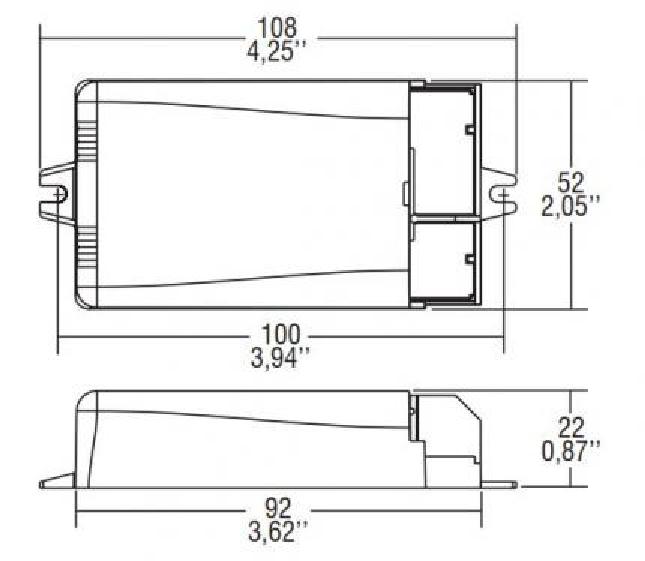

Maße & Verpackung
| EAN | 8010703331372 |
|---|---|
| Länge | 52 mm |
| Breite | 108 mm |
| Höhe | 22 mm |
| Gewicht | 100 g |
