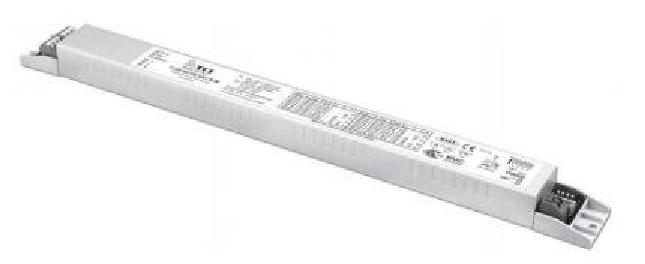

TCI LED-Treiber T-LED 80/700 DALI SLIM - 127087
Produktinformationen "TCI LED-Treiber T-LED 80/700 DALI SLIM - 127087"
Der dimmbare notstromtaugliche Konstantstromtreiber für LED-Module T-LED 80/700 DALI SLIM ist für den Einbau in Leuchten der Schutzklasse I geeignet. Die maximale Systemleistung beträgt 80 Watt. Im Stand-by-Modus liegt die Leistung unter 0,5 Watt.
Über DIP-Schalter kann der Ausgangsstrom eingestellt werden. Integriert sind außerdem ein aktiver Oberschwingungsfilter (Active Power Factor Corrector) zur Korrektur des Leistungsfaktors und ein analoger Eingang zum Anschluss eines Thermalsensors.
Gedimmt werden kann der LED-Treiber per DALI oder PushDIM in einem Dimmbereich von 0-100%.
Die Ein- und Ausgangsklemmen sind auf gegenüberliegenden Seiten befestigt (Leiterquerschnitt bis 1,5 mm2 / AWG15). Der Ausgang ist nicht vom Eingang isoliert. Das LED-EVG wird mit Schrauben befestigt.

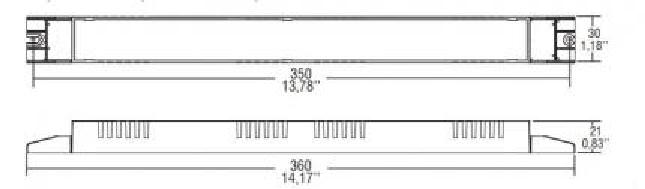

Mit Maßen von 360 x 30 x 21 mm hat das LED-EVG eine längliche und sehr schlanke Bauform.
Der T-LED 80/700 DALI SLIM ist gegen Überhitzung und Kurzschlüsse, Netzspannungsspitzen und gegen Überlast geschützt. Er verfügt zudem über eine Temperatursicherung gem. EN 61347 C.5. a. automatisch reversibel. Die Stromregelung beträgt +- 5% inklusive Temperaturschwankungen.
Downloads und Dokumente
Anmelden
Elektrische Daten
| Anzahl Ausgangskanäle: | 1 |
|---|---|
| Betriebsart: | Konstantstrom |
| Eingangsspannung: | 220-240 V |
| Konformität: | CE, ENEC |
| Leistung: | 42 W |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Form: | Länglich |
| Gehäusetemperatur (tc-max): | 85 °C |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Umgebungstemperatur ta von: | -25 °C |
| Umgebungstemperatur ta bis: | 50 °C |
Lichttechnische Daten
| Sensor: | Nein |
|---|---|
| Dimmbar: | Ja |
| Dimmbereich von: | 1 % |
| Dimmbereich bis: | 100 % |
| Schnittstelle: | PushDIM |
| Sensortechnologie: | Nein |
Logistische Daten
| Artikelkategorie: | LED-Treiber |
|---|
Maße & Verpackung
| EAN | 8010703311251 |
|---|---|
| Länge | 30 mm |
| Breite | 360 mm |
| Höhe | 21 mm |
| Gewicht | 210 g |
