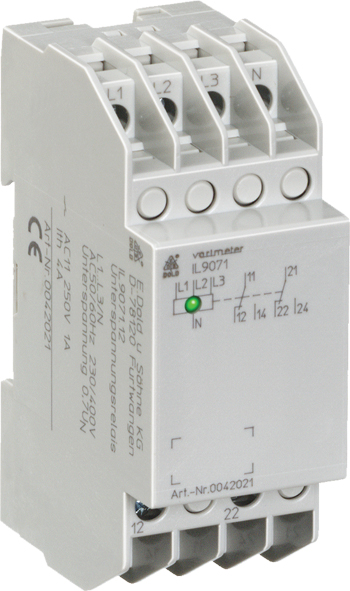

Dold&Söhne Unterspannungsrelais IL9071.12 3/N AC400V - 43070
Product information "Dold&Söhne Unterspannungsrelais IL9071.12 3/N AC400V - 43070"
Zur Überwachung von Wechsel- und Drehstromnetzen auf Unterspannung, Asymmetrie oder Phasenausfall und zur Einschaltung von Sicherheitsbeleuchtungen nach DIN VDE 0108. Auch geeignet für die Neutralleiterüberwachung in Drehstromnetzen. In Drehstromanlagen mit Neutralleiter sind meist nicht nur dreiphasige, symmetrische Verbraucher, sondern auch bestimmte Verbraucher sowie Steuerkreise einphasig gegen den Neutralleiter angeschlossen. Erfolgt in einer solchen Anlage eine Unterbrechung des Neutralleiters, so kommt es durch die unsymmetrische Belastung des Netzes zu einer gefährlichen Schieflage der Spannungen, bezogen auf den abgetrennten Neutralleiter. Dadurch können vor allem die einphasig angeschlossenen Geräte durch Überspannungen zerstört werden oder durch Unterspannungen nicht mehr funktionsfähig sein, obwohl keine Sicherung ausgelöst hat. Das IL 9071 erkennt solche Netzzustände und kann die Anlage sofort abschalten
Technische Daten
| Bemessungsspannung | 400 V |
| Bemessungsfrequenz | 50..60 Hz |
| Angegebener Messbereich | 3N, 400/230 V |
| Max. Schaltleistung | 6 VA |
| Auslöseverzögerung | 0 ms |
| Spannungsart | AC |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 2 |
| Einbauhöhe | 61 mm |
| Schutzart (IP) | IP20 |
Downloads & Documents
