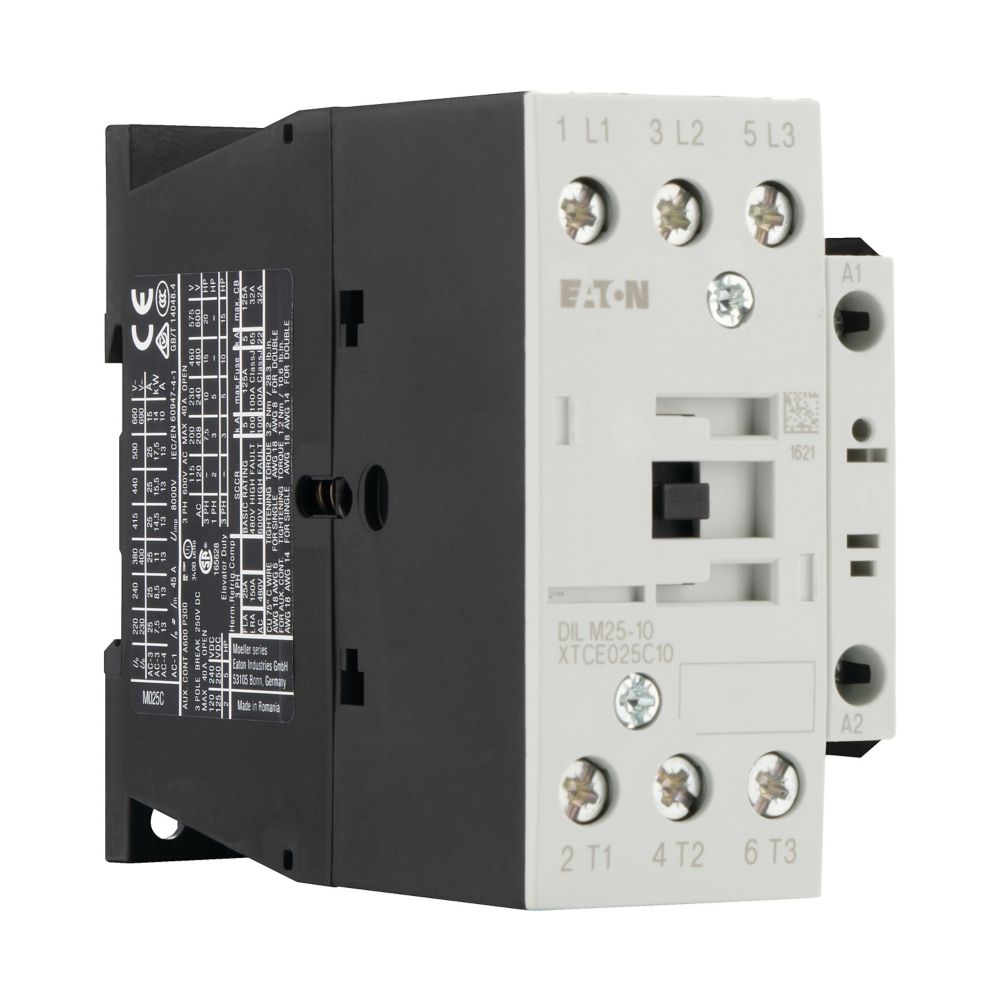

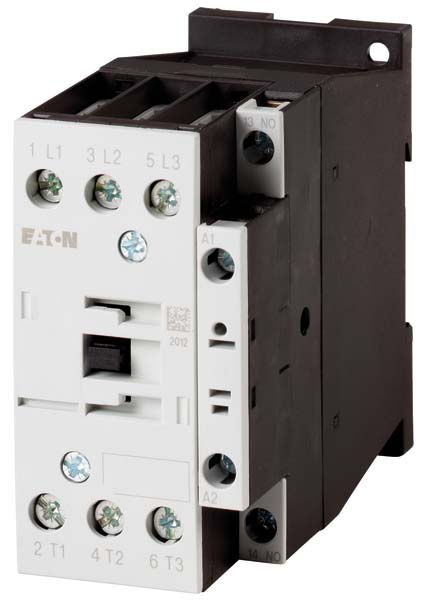

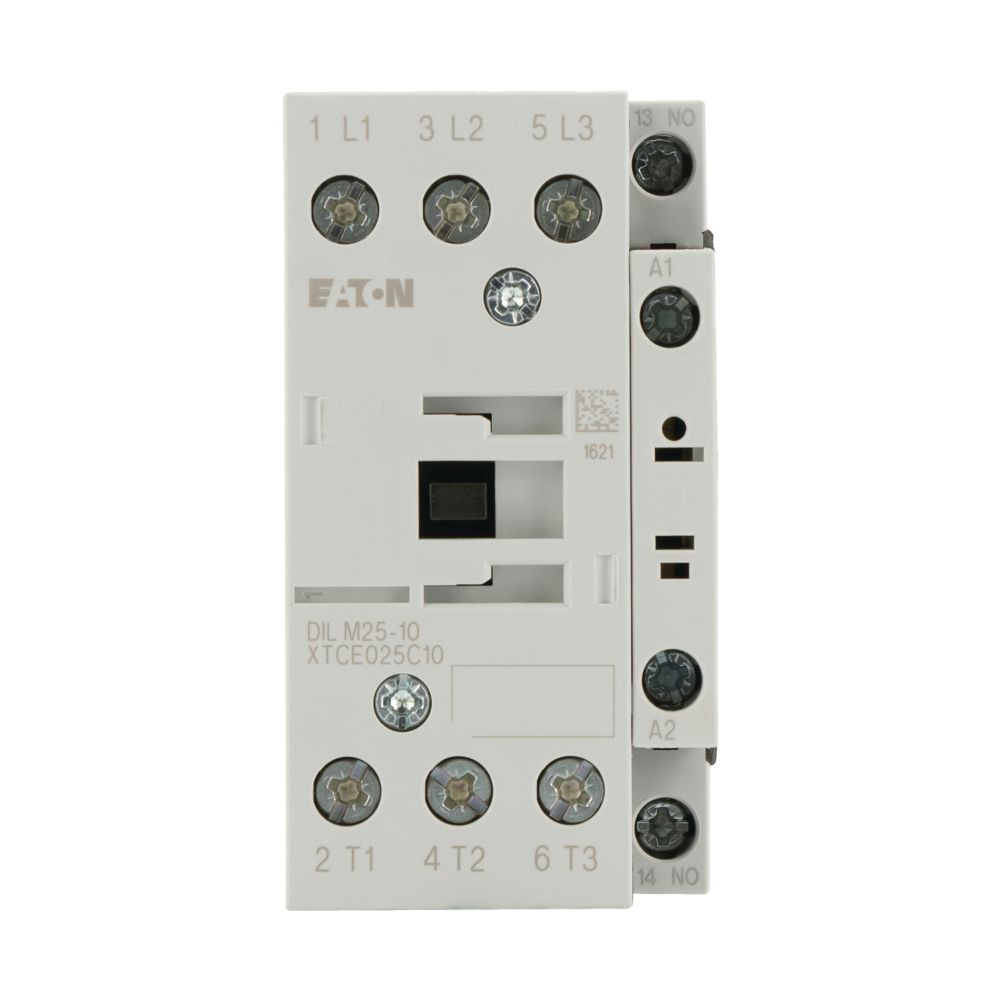

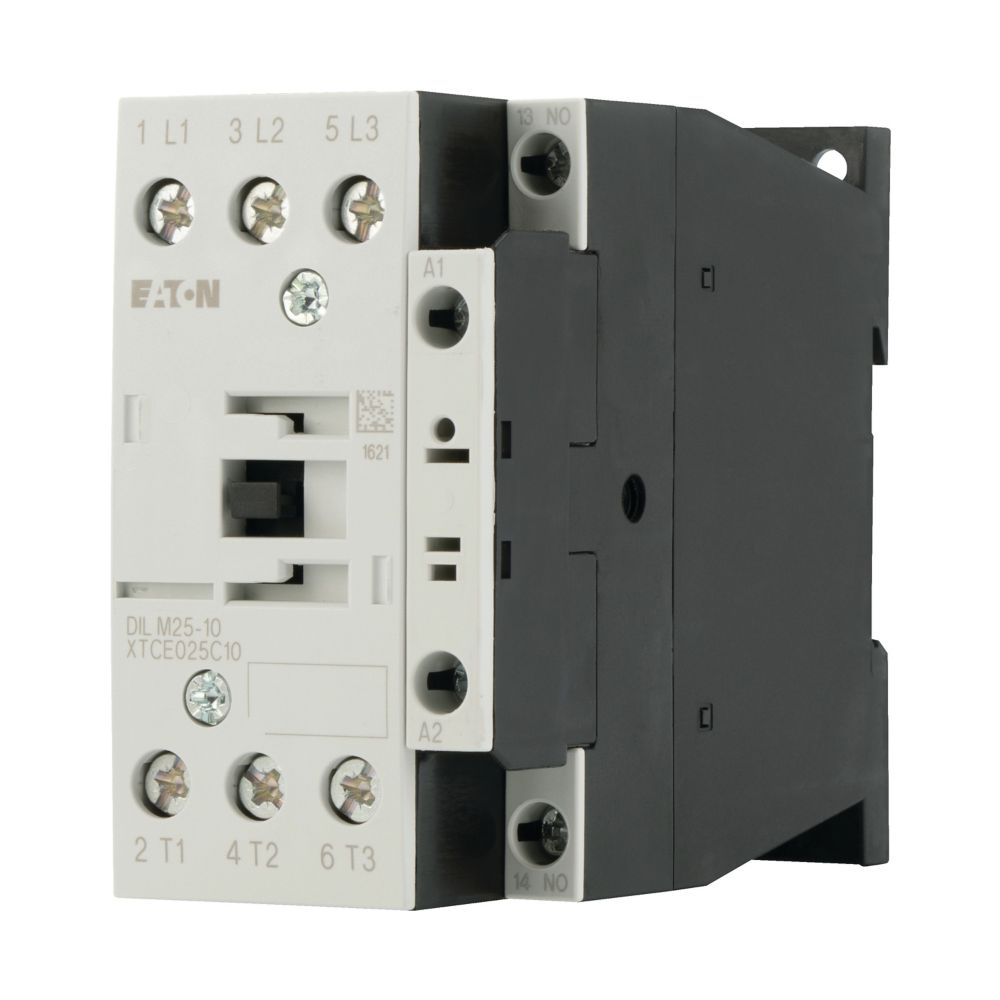

Eaton Leistungsschütz 1S 11kW/400V,AC DILM25-10(230V50/60H - 277140
Eaton (Moeller)
Eaton Leistungsschütz 1S 11kW/400V,AC DILM25-10(230V50/60H - 277140
Product number:
277140
Immediately available, shipping in 1-2 business days
€95.71
Content:
1 Stück
Prices incl. VAT plus shipping costs net €80.43
Product information "Eaton Leistungsschütz 1S 11kW/400V,AC DILM25-10(230V50/60H - 277140"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 13 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 6 kW |
| Bemessungsbetriebsleistung NEMA | 11 kW |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Verkaufseinheit | 1 STK |
