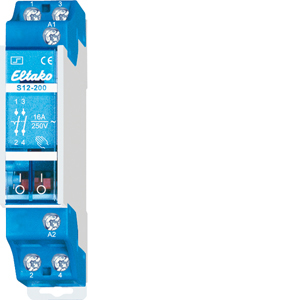

Eltako Stromstoßschalter f.Reihe. S12-200-24V DC - 21200055
Product information "Eltako Stromstoßschalter f.Reihe. S12-200-24V DC - 21200055"
2-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 5-6W. Kontakte: 2 Schließer. Kontaktabstand 3mm. Abstand Steueranschlüsse/Kontakt > 6mm. Es können auch die anschlusskompatiblen elektronischen Stromstoßschalter ES12DX-UC, ES12-200-UC und ES12-110-UC verwendet werden. Deren Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Technische Daten
| Funktion | sonstige |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 55 mm |
| Anzahl der Kontakte als Schließer | 2 |
| Steuerspannung 1 | 24 V |
| Steuerspannungsart 1 | DC |
| Bemessungsschaltstrom | 16 A |
| Max. Glühlampenlast | 2300 W |
| Max. Leuchtstofflampenlast | 2300 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 2300 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
| Max. Schaltstrom (cos phi | 0,6)=10 A |
| Geeignet für Handbedienung | nein |
| Verkaufseinheit | 1 STK |
