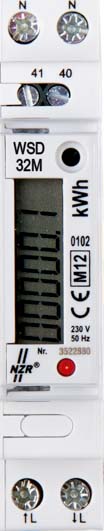

NZR Wechselstromzähler 1x230 V, 5(25)A EcoCount WSD 32M - 30220416
Product information "NZR Wechselstromzähler 1x230 V, 5(25)A EcoCount WSD 32M - 30220416"
Wechselstromzähler EcoCount WSD 32+, M-Bus, MID, 0,25 - 5(32)A, 1x 230 V. Elektronischer Wechselstromzähler zur Messung positiver Wirkenergie mit LC-Anzeige. Die Zähler der EcoCount WSD Baureihe dienen der Messung von Wirkenergie. Sie sind für Hutschienenmontage konzipiert und lediglich 18 mm breit (1TE). Die Zähler besitzen eine 6-stellige LC-Anzeige. Für 2-Leiternetze, Genauigkeitsklasse B gem. EN 50470-1,-3, LC-Anzeige, 1 Tarifregister, MID-konformitätsbewertet für Abrechnung zugelassen, kleinste Bauform (1 TE breit), Zählwerkanzeige 5.1. rollierend Momentanwerte, S0- und M-Bus-Schnittstelle mit Bedientaste, WSD 32M+ 1x 230 V, 0,25-5(32) A, Impulsausgang, Kabelklemmen max. 6 mm², Zusatzklemmen max. 2,5 mm. Technische Daten Spannung : 1x230 V, Strom 0,25-5(32) A, Frequenz 50 Hz, Zählwerk 5.1, Genauigkeit (EN 50470-1,-3) Klasse B, Eigenverbrauch (Pe) < 0,4 W, Ausgang einmal M-Bus und einmal S0,Temperaturbereich (Tb) -25 °C bis +55°C, Schutzklasse IP 20, Gewicht ca. 0,1 kg, Abmessungen (B x H x T) (1 TE) 17,5 x 95,6 x 66,2mm
Technische Daten
| Zählertyp | elektronisch |
| Nennstrom (In) | 5 A |
| Maximalstrom (Imax) | 32 A |
| Nennspannung (Un) N-L | 230 V |
| Nennspannung (Un) L-L | 400 V |
| Frequenz | 50 Hz |
| Genauigkeitsklasse | B |
| Polart | 1-phasig |
| Ausführung | Direktmessung |
| Energieart | Wirkleistung |
| Geeignet für | Bezug |
| Tarifausführung | Eintarif |
| Tarifsteuerung | intern |
| Messungsart Lastgang | nein |
| Rücklaufsperre | ja |
| Geeicht | ja |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | 1000 Imp/kWh (kvarh) |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 1 |
| Breite | 30 mm |
| Tiefe | 100 mm |
| Höhe | 70 mm |
| Ausführung der Schnittstelle | M-Bus |
| EDL40-Signatur | nein |
| Mit Sperrcode | nein |
| Anzahl der Stellen | 6 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Verkaufseinheit | 1 STK |
