Stahl Abzweigdose 8118/121-899-C1035 - 133177
Product information "Stahl Abzweigdose 8118/121-899-C1035 - 133177"

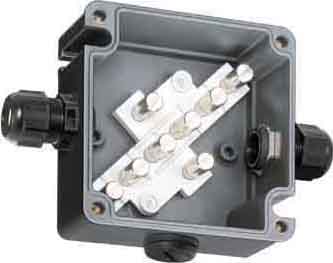

R. STAHL Series 8118 junction boxes are equipped with 4, 5 or 8 mantle terminals depending on their design size. As an option, miniature fuses can still be installed in addition. Junction boxes are therefore also suitable for safeguarding. The robust enclosure made from glass fibre reinforced polyester resin can be equipped with plastic or metal cable glands. Ex e junction box, explosion-protected, Type : 8118/121-899-C1035, AC rated operational voltage : 750 V, Connection cross-section : 6 mm2, Enclosure material : Polyester resin, Glass fibre reinforced, Enclosure colour : Dark grey, Dimensions (W x H x D) : 115 x 115 x 64 mm, Application range (zones) : 1 , 2 , 21 , 22, Gas explosion protection :, II 2 G Ex eb IIC T6....T5 Gb, Dust explosion protection :, II 2 D Ex tb IIIC T80 °C ....T95 °C Db, Ambient temperature °C : -40 .... +40 °C, Silicone-free : No, 8 Pcs Mantle terminal 6 mm2, 4 Pcs 8161/7-M25-1707, For further information, see : r-stahl.com WebCode 8118A
Technische Daten
| Anzahl der Anschlussklemmen | 8 |
| Max. Leiterquerschnitt | 6 mm² |
| Länge | 115 mm |
| Breite | 115 mm |
| Tiefe | 64 mm |
| Materialstärke Gehäuse | 0 mm |
| Montageart | Aufputz |
| Anbaumöglichkeit | nein |
| Anzahl der Einführungen | 4 |
| Art der Einführung | Verschraubung |
| Werkstoff | Kunststoff |
| Halogenfrei | ja |
| Oberflächenschutz | unbehandelt |
| Farbe | grau |
| Schutzart (IP) | IP66 |
| Schutzart (NEMA) | 4X |
| Mit Deckel | ja |
| Deckelbefestigung | geschraubt |
| Mit transparentem Deckel | nein |
| Plombierbar | nein |
| Bemessungsisolationsspannung Ui | 750 V |
| Funktionserhalt | ohne |
| Einsatztemperatur | -40..40 °C |
| Schlagfestigkeit | IK10 |
| Explosionsgeprüfte Ausführung | ja |
| Für Ex-Zone Gas | 1, 2 |
| Für Ex-Zone Staub | 21, 22 |
| Verkaufseinheit | 1 STK |
